드릴의 구성
JJTOOLS조회수 10284
드릴이란?
드릴이란 목재나 금속 등 구멍을 뚫거나 작업할때 사용되는 공구를 뜻함.
드릴링 가공은 얕은 홀, 깊은 홀, 나사 가공 전 기초 홀 또는 포켓 가공 전 기초 홀에도 사용되며
일반적으로 드릴이 회전하며 축 방향 이송 운동으로 가공.

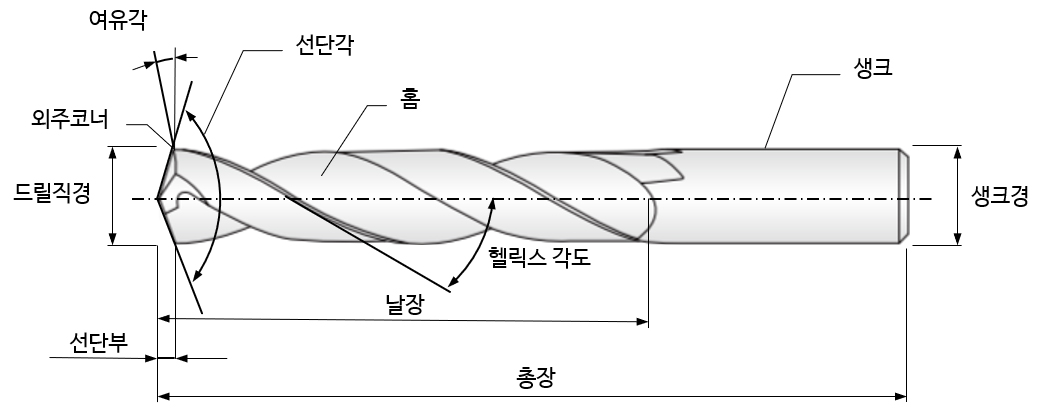

- 드릴직경(Drill diameter) : 엔드밀 절삭날 최대외경
- 날 장(Cutting length) : 절삭 가능 길이
- 홈(Flute) : 절삭 시 칩 배출 통로
- 선단각(Point angle) : 날 끝에서 확장된 날의 각도
- 헬릭스 각도(Helix angle) : 드릴 중심에서 나선형 홈의 각도
- 여유각(Clearance angle) : 피삭재와 마찰을 방지

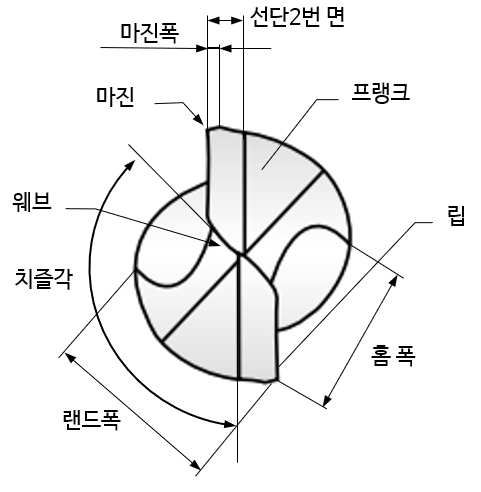

- 마진(Margin) : 드릴의 위치 및 크기를 결정, 날의 강성 향상
- 프랭크(Flank) : 립 뒤에서 플루트까지 연장되는 드릴의 표면
- 립(Lip) : 프랭크와 플루트의 교차점에 형성된 절삭날
- 랜드(Land) : 립 뒤에서 플루트까지 연장되는 드릴의 표면
- 웨브(Web) : 플루트 폭 비율과 드릴 단면 형상 결정
- 치즐각(Chisle angle) : 드릴 절삭 저항 감소, 치즐 에지 칩 조기 제거
ㆍ선단각
드릴이 소재를 뚫을 때 중요한 역할을 하며 118º~140º 사이의 각도를 주로 사용.
선단각이 작으면 무른 재질에서 회전력을 높여 사용할 수 있고, 반대로 크면 회전력이
낮지만 드릴의 강성을 높여 경도가 높은 재질을 가공.
ㆍ여유각
날 끝 부분에서 드릴 축에 대해 형성된 각도를 뜻함.
여유각이 작으면 인선부의 강도는 커지지만 닿는 부위 면적이 커져 열발생이 쉬워지고
여유각이 커지면 닿는 면적의 간섭이 없지만 인선부 강도가 낮아짐.
ㆍ헬릭스각
드릴 날 부분에서 축에 대해 비틀린 각도를 뜻함.
비틀림각이 작으면 칩 배출이 어려워지지만 드릴의 강도와 내구성을 높일 수 있어 높은
경도의 재질에 사용되고, 반대로 크면 칩 배출이 용이하지만 강성이 약해져 경도가 낮은
재질을 가공.
ㆍ홈
절삭된 칩이 배출되는 통로를. 홈 깊이에 따라 드릴의 강성 차이가 발생.
ㆍ마진
드릴 직경을 결정하며 드릴링 시 가이드 역할. 마진 폭은 홀 드릴링 시
마찰을 고려하여 결정.
ㆍ웨브
드릴의 강성과 칩 배출에 성능을 결정하는 중요한 요소. 웨브는 파손과
변형을 방지하기 위해 테이퍼로 제작되는 경우도 있음.
ㆍ치즐각
두 절삭날이 만나는 부분에서 형성되는 각도. 치즐각은 드릴의 절삭
성능과 절삭 효율에 중요한 역할.

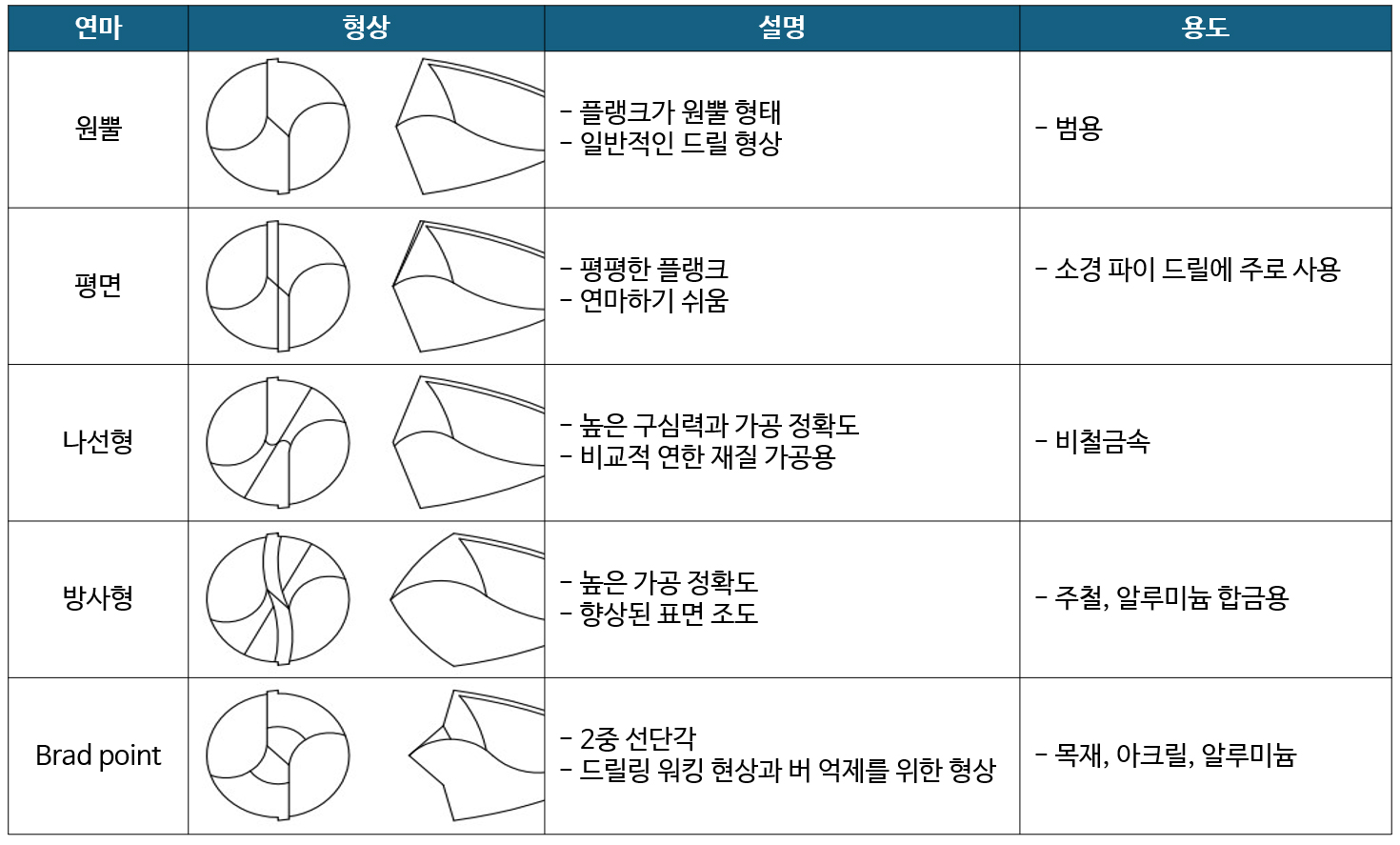

포인트 형상
드릴 용도와 사용 목적에 따라 포인트 형상이 변경됨.
일반적으로 가공할 재질에 따라 형상이 바뀌며 드릴 수명을 개선.

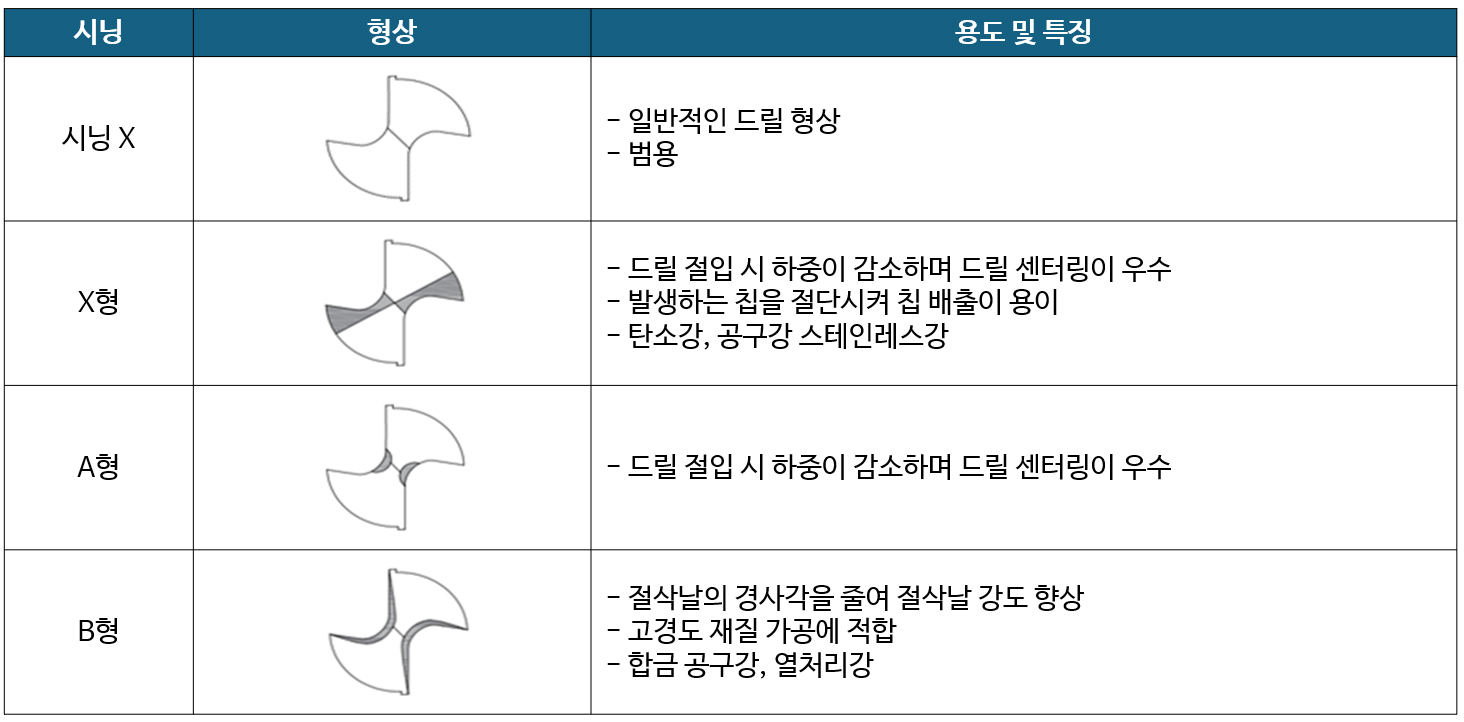

시닝이란
드릴 가공 시 절삭 저항을 작게 하기 위해 웹 두께부의 절삭 날 형성을 위해 연마한 것을 뜻함.
시닝을 적용하게 되면 절삭 저항이 감소되어 절삭력과 가공 효율이 상승.

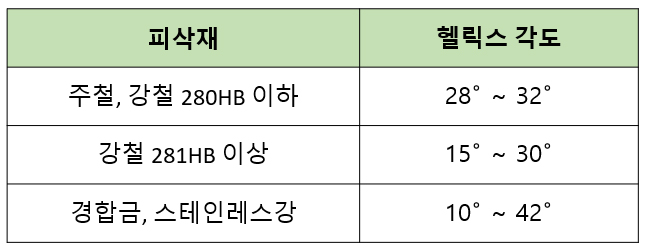

드릴의 헬릭스 각도

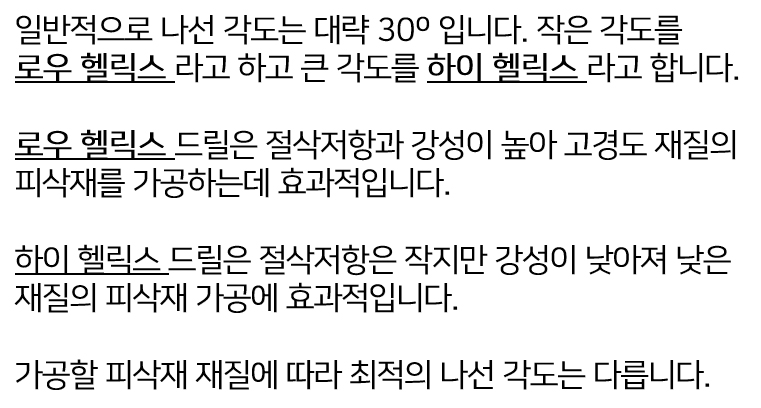

헬릭스 각도는 드릴 중심선과 관련된 드릴 플루트의 경사각입니다.

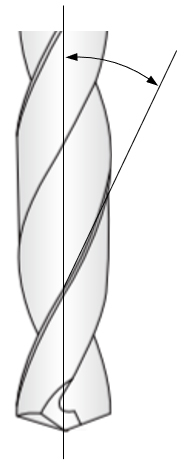

헬릭스 각도

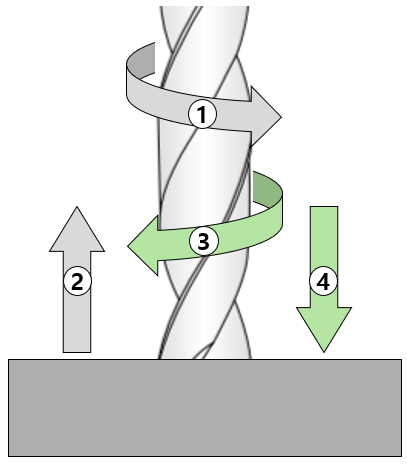

드릴가공 시 발생하는 절삭 저항
