2023.05 K사 SCM440 나사가공 툴링서비스



K사는 주로 방산 부품을 생산하는 기업으로 툴링 서비스를 제공하기 전 까지 절삭공구는

타사의 제품을 사용하고 있으며 타사의 대처와 추천공구의 성능, 공구의 경제성 등

전체적인 불 만족으로 당사의 툴링 서비스를 요청하였습니다.

요청하신 내용은 나사가공의 작업이 많고 나사의 종류와 제품 종류 등이 다양하여 나사 가공 시

기술자의 어려움이 많아 자동화를 고려 중입니다.

사용중인 CAM 소프트웨어는 없고 주로 수기로 작성하는 기업으로 추천공구 부터 툴 작성, 가공 테스트까지

전체적인 툴링 서비스를 진행하였습니다.



툴링 서비스 내용

1) 요청사항 파악

① 필요한 나사가공은 일반적으로 가장 많이 사용되는 M6 나사로 테스트 요청

② 주로 SCM440 소재를 가공하지만 고경도 강 나사 가공도 많아 모두 적용이 가능한 공구 요청

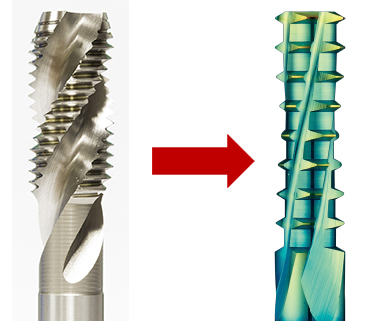

③ 기존 탭 공구를 사용하여 쓰레드 밀의 제품 소개 요청

④ 기존 탭 공구 사용 중 파손 시 발생하는 문제가 많아 불량률 감소 방법 요청



2) 툴링 서비스 내용

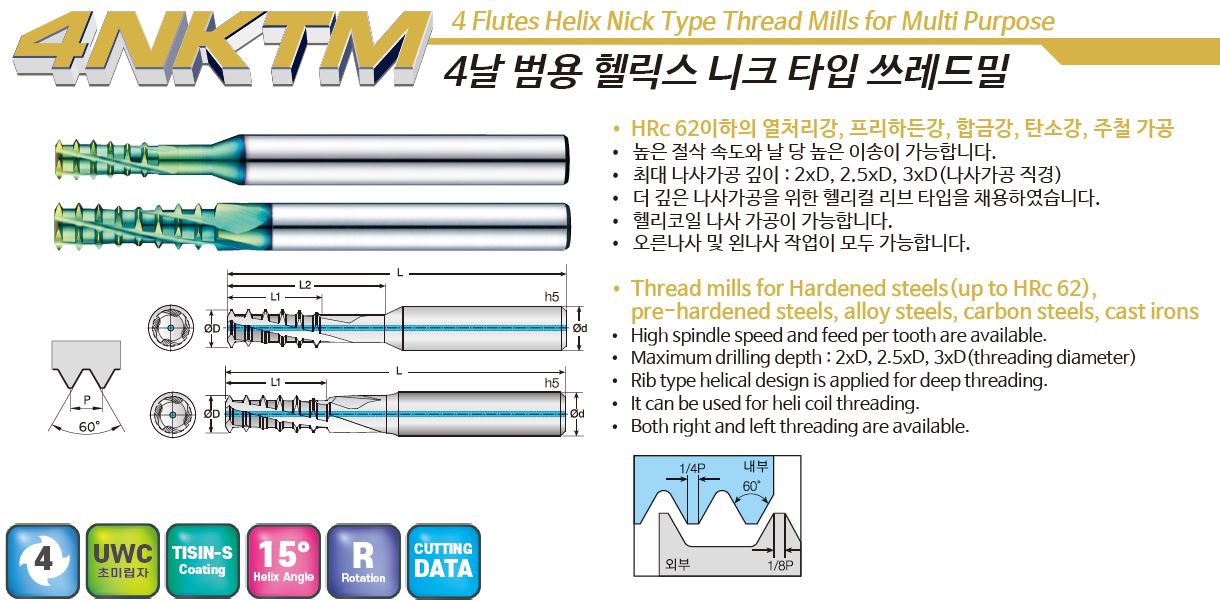

① 중 저경도 강 부터 고경도강 까지 사용 가능 한 4NKTM Series 안내

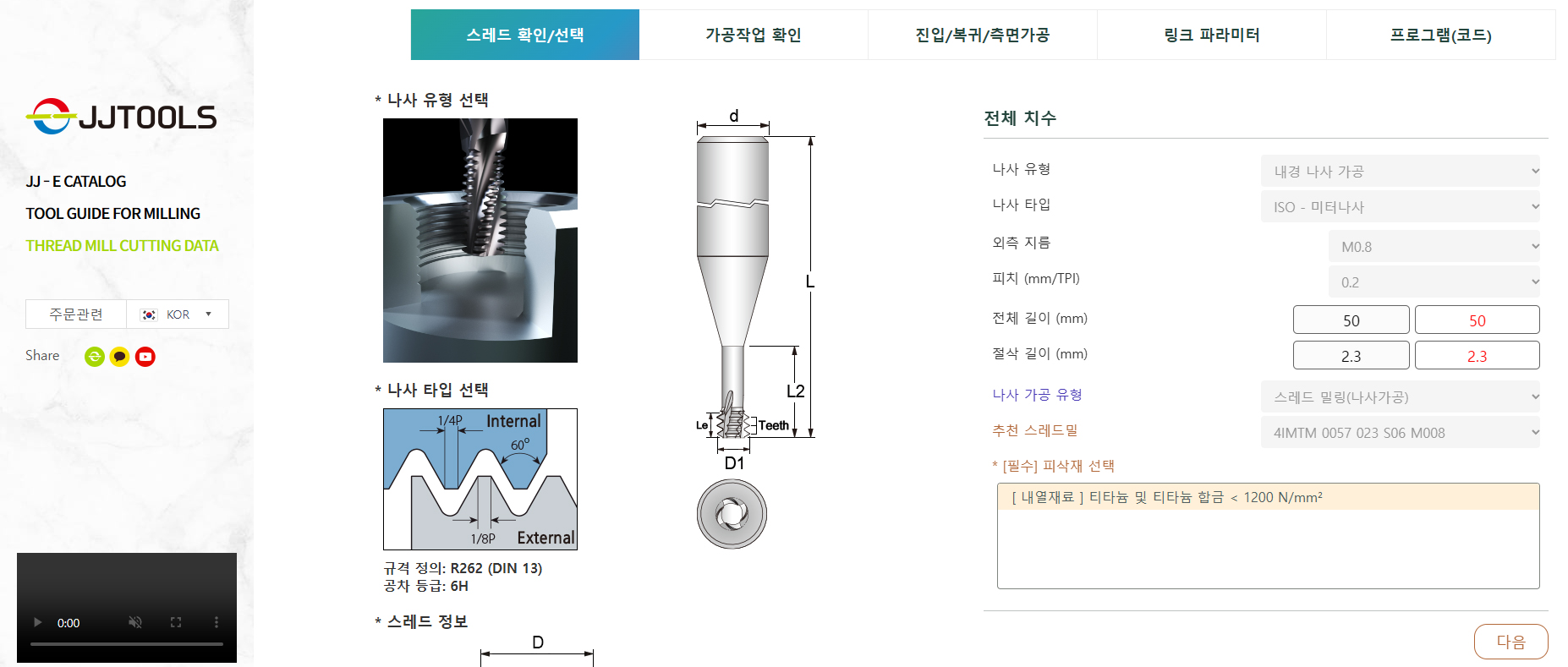

② CAM 없이도 가능한 당사 홈페이지를 활용하여 G-CODE 생성기로 툴 작성 방법 안내





③ 가공 수명도 테스트 진행



3) 테스트 결과

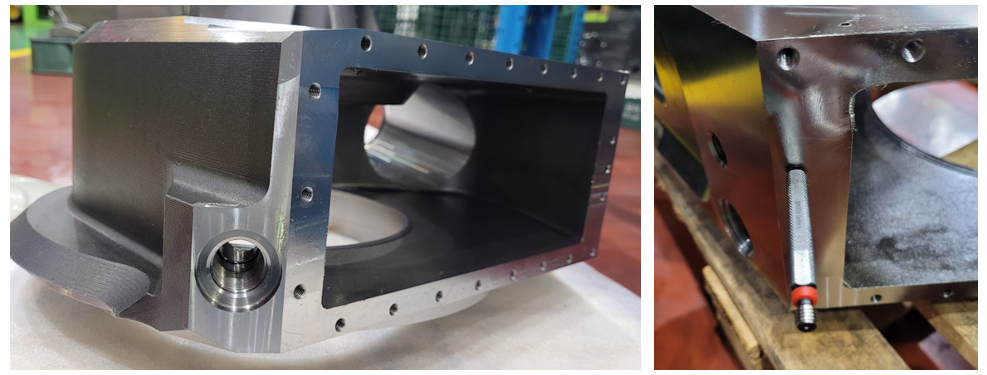

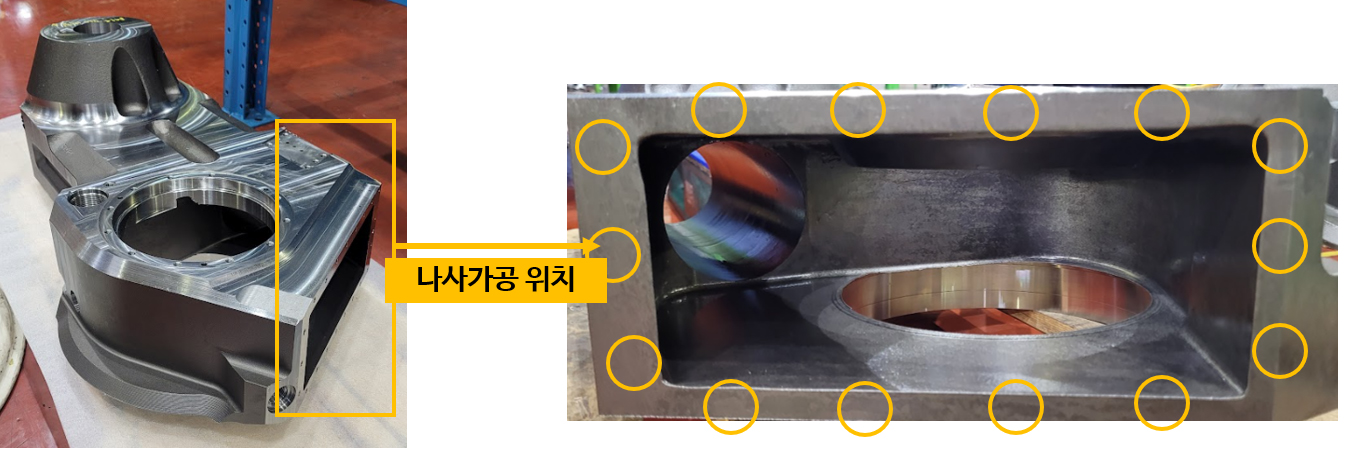

제품 한 개 당 11개의 나사 가공으로 총 10EA 제품의 110홀 나사 가공을 목표로

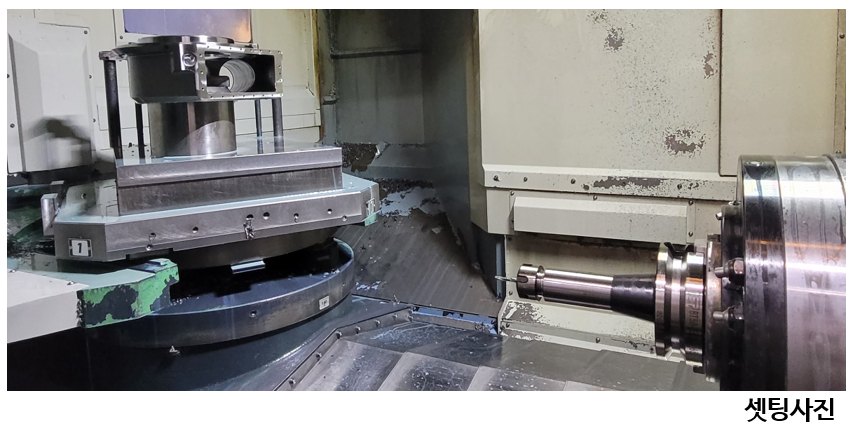

당사 G-CODE 생성기에서 출력 된 데이터와 추천 절삭조건의 값을 기준으로 절삭설비에 맞춰 변경하여 테스트 진행하였습니다.

첫 홀 나사가공으로 필요한 경 보정값을 확인 하였고 그 후 공구 수명 테스트를 진행 한 결과

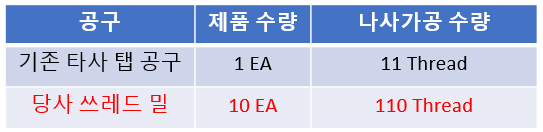

보정수치 0.04~0.05로 목표인 110개의 나사가공을 완료하였습니다.

목표 수량 이 후에도 마모 및 치핑 등 공구의 상태가 양호하여 계속적으로 사용이 가능할 것으로 판단되며,

쓰레드 밀의 성능을 만족하여 제품 구매와 함께 엔드밀 테스트도 문의 주셔서 추 후에 진행 예정입니다.







제이제이툴스는 계속적으로 고객이 만족하실 수 있도록 고객맞춤 서비스를 제공하겠습니다.
