2023.03 M사 SCM440 사이드 가공 툴링 서비스
M사는 방산 제품을 주로 생산하는 기업으로 타사 공구와 함께 당사의 제품을 사용하고 있으나,
추가적인 가공설비 5대 증축과 절삭중인 소재의 경제성과 높은 효율의 적합한 공구를 위해서
툴링 서비스를 요청하여 방문 드렸습니다.
툴링 서비스 내용
1) 내용 파악
① 절삭설비 특성상 주축회전 7200rpm 이상 불가능
② 최대 가공수량 : B사 – 30EA / JJ Series – 10EA
③ 1파이 공구 절삭조건 유지 (S7500 / F10 / AP5 / AE0.05 ~ 0.08

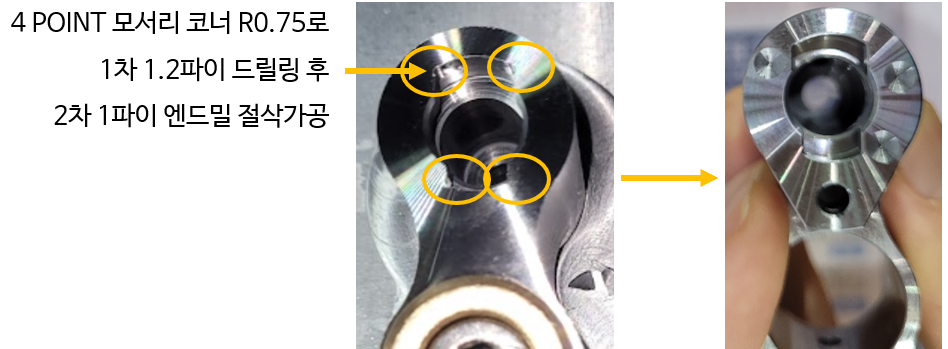

④ 가공위치
2) 툴링 서비스 내용
1)원인파악

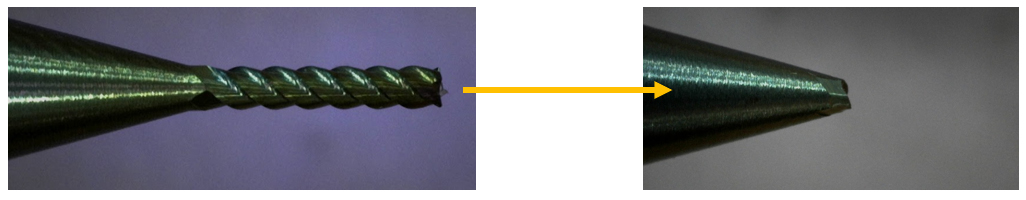

현재 사용중인 당사 JJ Series 제품 10EA 가공 후 파손 발생
파손 원인은 JJ Series는 높은 경도의 소재와 코팅 , 형상 등 낮은 주축회전 속도로 사용하는 공구가 아니므로,
현재 절삭환경과 피삭재에 적합하지 않아 사용중인 공구 변경
2)추천공구 적용

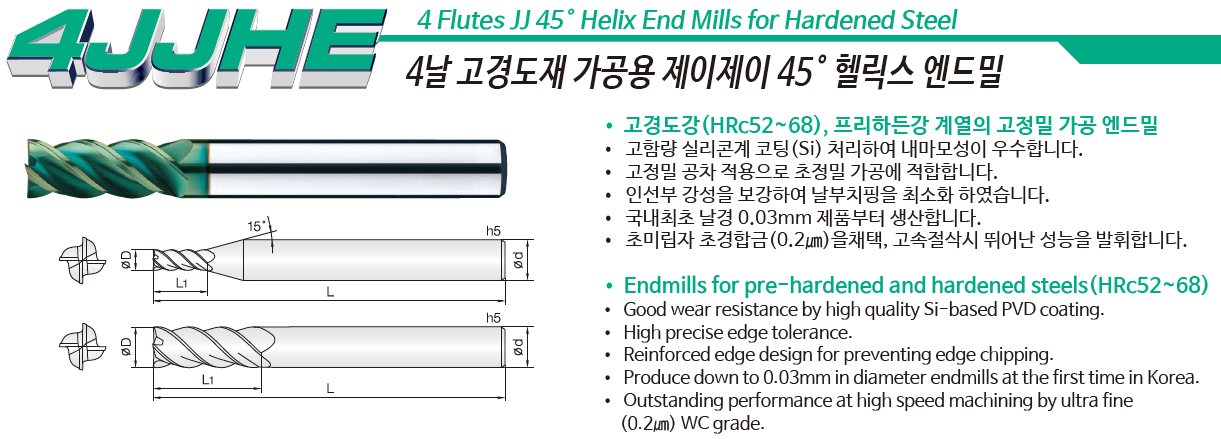

4JJHE Series 보다 인성이 좋은 소재 사용과 부등분할 설계를 적용하여

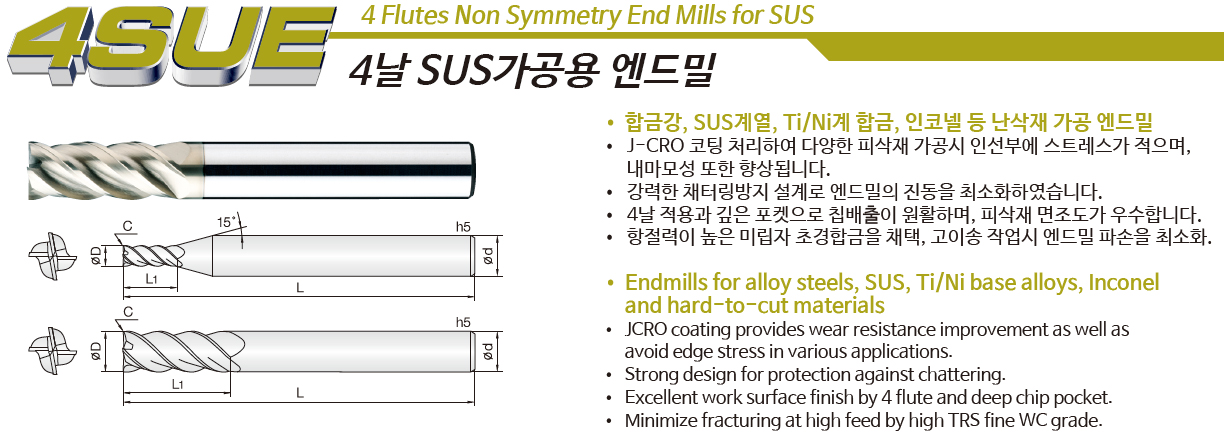

현재 절삭환경에 적합하다는 판단하에 4SUE Series 테스트 진행
기존 절삭조건 변경을 원하시지 않아 절삭조건 유지하여 테스트를 진행하였고

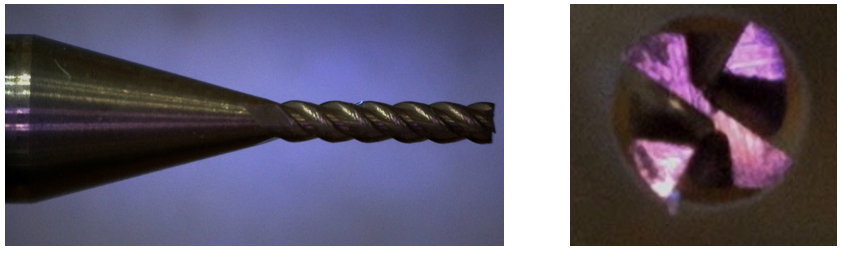

B사 공구 최대 가공수량 30EA 목표로 4SUE Sereis 테스트 결과 40 ~45 EA 가공으로
고객께서 만족하셔서 추가적인 테스트는 진행하지 않았습니다.
고객 맞춤 서비스로 공구의 효율성과 경제성까지 모두 만족 할 수 있는 툴링 서비스를 제공하였습니다.
