경도환산표
JJTOOLS조회수 13276
로크웰 경도
HRB HR BRC
Rockwell hardness
로크웰 경도란?
입자의 선단이 들어간 깊이로 재료의 경도(금속 재료의 단단함)를 체크하는 시험법.
1919년 미국의 로크웰(S.P.Rockwell)에 의하여 고안되어서 로크웰 경도기라 불리우고,
(Wilson)사에 의하여 실용화 되었다.
다른경도치에 비해 비교적 빠른시간에 정밀도 높은 시험을 할 수 있는 장점이 있다.
로크웰(Rockwell Hardness)를 사용하는 스케일중 가장많이 사용되는 스케일은 B스케일과 C스케일이 있으며,
B스케일(통칭 HRB)은 100kgf의 하중에서 1.588mm의 강구를,

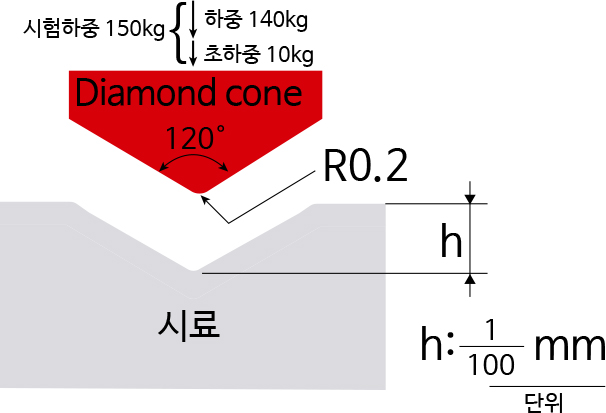

C스케일(통칭 HRC)에서는 120도의 원뿔 및 선단 반지름은 0.2mm의 다이아몬드 압자를 사용한다.
HS
쇼어 경도
Shore hardness
쇼어 경도란?
금속재료의 경도 표시의 하나.
동적경도시험법에 의한 쇼어경도시험기로 측정된다.
쇼어 경도계는 동적 경도계이며, 쇼어 경도계로 측정하여 나타나는 경도수를 쇼어 경도(Hs)라 한다.
1906년 미국의 A, F. 쇼어에 의해 고안된 것으로 일정한 무게와 형상을 가지며 끝에 구 모양의 다이아몬드를 박은
강제 해머(압자)를 일정한 높이에서 시료면에 수직으로 자유낙하시켜 튀어오르는 높이로 경도를 나타낸다.
이 때 반발높이를 육안으로 보는 형식(목풍형)과 다이얼 게이지로 읽는 식(지시형)이 있다. 현재는 지시형을 많이 사용하고 있다.
경도의 표면은 물리적인 근거는 없지만, 이것이 발명되었을 당시에 가장 단단하다고한 공구강의 물담그질 재료를 100으로 하고
반발하지 않는 눈금을 0으로 하여 이를 100등분해서 경도를 표시하였다.

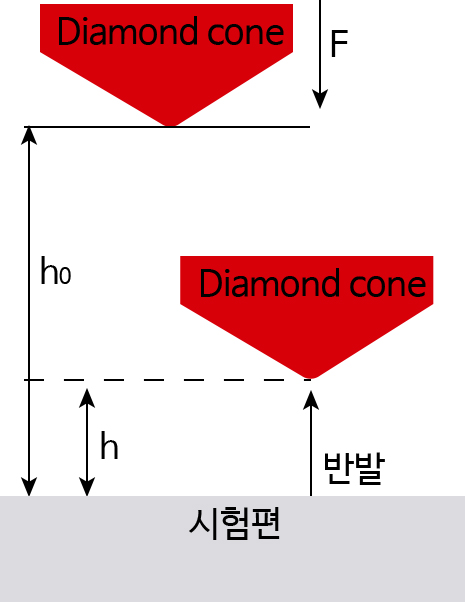

쇼어 경도 시험기 측정 원리
쇼어경도의 측정 원리는 시편의 표면 위에 일정높이(낙하높이)에서 낙하시킨 해머(압자)가 튀어오른 높이(반발높이;rebound heigth)에
비례하는 값으로서 쇼어경도를 결정한다.
HV
비커스 경도
Vickers hardness
비커스 경도란?
공업재료 등의 경도를 나타내는 기준의 하나.
사각뿔형상의 다이아몬드 압입자를 일정 하중으로 시험편에 눌러 붙여 경도를 측정하는 시험.

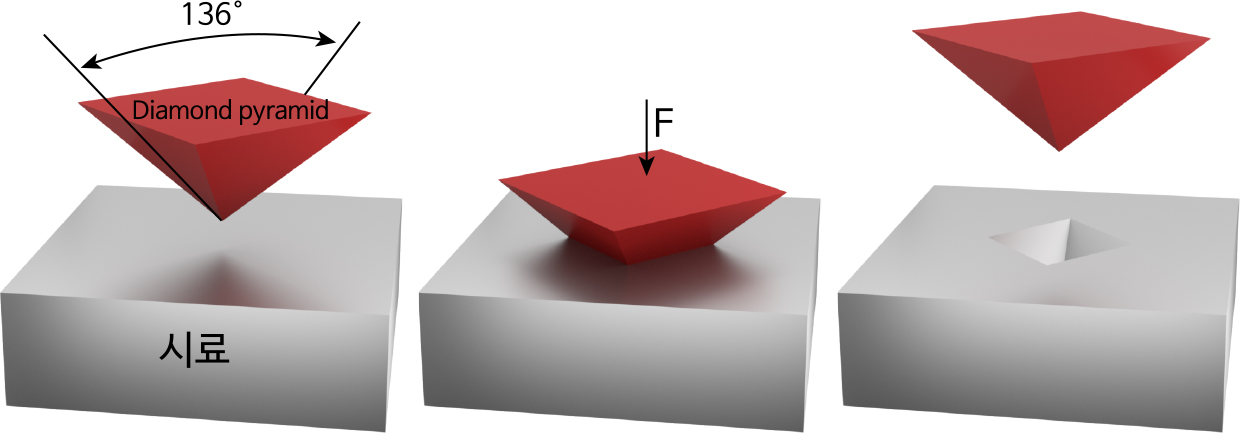

대면각 136°인 피라밋형 다이아몬드 압자(자국)를 재료의 면에 살짝 대어 눌러 피트(pit)를 만들고, 하중을 제거한 후 남은 영구
피트의 표면적으로 하중을 나눈 값으로 나타낸다.
피트가 닮은꼴이 되므로 하중의 크기에 관계없이 경도의 수치가 일정해지는 것이 특징이다.
하중의 크기를 아주 작게 하면 제품의 면에서 직접 경도를 측정할 수가 있다.
또 하중 1kg이하에서 사용할 수 있는 시험기를 마이크로 비커스(미소경도 시험기)라고 한다.
피트가 아주 작으므로 시험면의 경도분포를 구하거나 조직의 작은 부분의 경도를 구할 때에도 사용된다.
비커스 경도 시험기 압자(인덴터, indenter) 유형

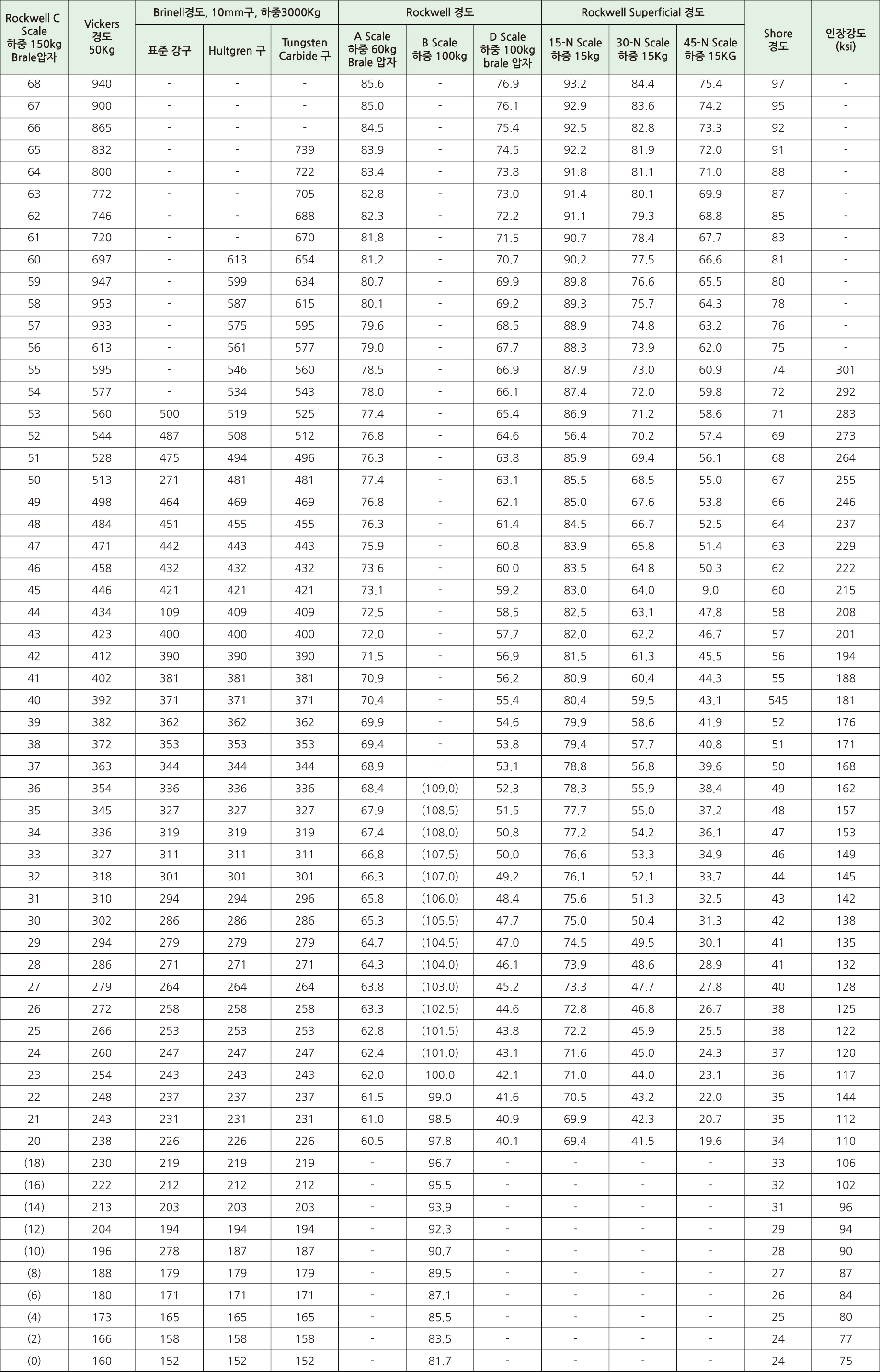

경도 환산표(Rockwell C Scale 기준)
